Odabirom End-of-Alat Tooling (EOAT) zaindustrijski robot za paletiranjeInstalacije u postrojenjima za valovitu ambalažu zavise od integriteta snopa, brzine linije, vlage u listovima, poroznosti papira i ograničenja fizičkog otiska. Za trake ili u paketu valovite kutije koje izlaze iz opreme za velike-brzine pretvarača, pneumatske mehaničke bočne-stezaljke opremljene sa servo{3}}donjim- viljuškama za podršku daju maksimalnu strukturnu sigurnost, visoku stabilnost nosivosti pri brzom ubrzanju ruke i otpornost na okolnu papirnu prašinu. Suprotno tome, vakuumske pjenaste-podstave EOAT konfiguracije su izvrsne u rasporedu uskog poda-prostora gdje nulti bočni razmak između ulaznih snopova sprječava fizičko stezanje, pod uvjetom da su poroznost ploče i održavanje vakuumskog filtera strogo kontrolirani. U modernim kontinuiranim-operacijama konverzije, hibridna kombinacija alata-integrira bočno stezanje, donje-podrške prstiju i gornje-pritiske ploče-služi kao mjerilo u industriji za rukovanje nevezanim, ne-očvrsnutim valovitim snopovima bez deformacije{15} deformiranog opterećenja.
1. Fizička mehanika valovitih snopova na kraju--linije
Dizajniranje efikasnog alata za kraj-o-ruke (EOAT) zarobotski sistemi za paletiranjezahtijeva analizu fizičkih svojstava snopova valovitog kartona pri izlasku iz strojeva za pretvaranje. Za razliku od krutih plastičnih sanduka, zapečaćenih drvenih sanduka ili čvrstih metalnih kontejnera, snopovi valovitog papira pokazuju ne-nelinearna fizička ponašanja pod utjecajem geometrije žljebova, kvaliteta papira, napetosti vezivanja snopova i vlažnosti okoline.
| Bundle Variable | Fizičke karakteristike | Utjecaj na kraj-iz-performanse alata za ruke |
| Linerboard Porosity | Propustljivost zraka vanjskih recikliranih kraft/testliner listova. | Utiče na držanje vakuuma; visoko porozan reciklirani testliner uzrokuje pad pritiska u vakuumu. |
| Preostala vlaga | Sadržaj vode iz svježih škrobnih spojeva koji izlaze iz konvertirajućih linija. | Smanjuje krutost kutije i povećava koeficijente trenja tokom fizičkog stezanja. |
| Stanje vezivanja | Čvrsto PP/PET vezivanje naspram labavih/nevezanih snopova. | Za labave ili nevezane snopove potreban je donji oslonac kako bi se spriječilo opuštanje donjeg{0}}listova. |
| Edge Crush Test (ECT) | Ograničenje kompresije okomitog zida strukture valovite ploče. | Ograničava maksimalnu bočnu silu stezanja prije nego što dođe do prignječenja ili gužvanja bočne stijenke. |
Poroznost papira i faktori curenja zraka
Valoviti slojevi-posebno reciklirani testliner i srednje klase- posjeduju različite nivoe propusnosti zraka. Prilikom procjene EOAT-a zasnovanog na vakuumu-, zrak koji se provlači kroz vanjsku ploču od obloge stvara lokalizirane padove tlaka preko usisnog interfejsa.
Ako generator vakuuma ne može održavati kontinuirani volumetrijski protok zraka kako bi kompenzirao poroznost kartona, razlika tlaka pada ispod minimalnog praga potrebnog za savladavanje dinamičkih inercijskih sila tokom rotacije ruke robota.
Izobličenje snopa i donji{0}}ogib lista
Nevezani snopovi koji izlaze iz Flexo Folder Gluers (FFG) ili Rotary Die Cutters (RDC) u potpunosti ovise o trenju između susjednih površina kutije kako bi se održalo poravnanje snopa. Tokom-brzine pokreta robotske ruke, bočna inercija tjera pojedinačne kutije prema van.
Bez mehaničkog oslonca na dnu ili proporcionalnog bočnog stezanja, najniži listovi u nevezanom snopu padaju prema dolje, mijenjajući visinu gotovog naslaganja i uzrokujući greške u međusobnom blokiranju tokom postavljanja paleta.
Ambijentalna papirna prašina i kontaminacija ljepila
Postrojenja za preradu valovite ploče stvaraju značajne količine papirne prašine u zraku, ostataka škrobnog ljepila i fragmenata za obrezivanje. Akumulacija prašine utiče na operativnu pouzdanost EOAT-a kroz specifične mehaničke puteve:
- Vakuumski sistemi:Prašina začepljuje mikro-pore usisnog jastuka, oblaže nepovratne ventile vakuuma i puni elemente usisnog filtera, smanjujući efektivni protok vazduha u vakuumu tokom radnih smjena.
- Mehanički sistemi:Prašina od abrazivnog papira prodire u linearne ležajeve, vodilice i zaptivke pneumatskih cilindara, zahtijevajući zaptivke{0}}otporne na prašinu, brisače i centralizirane otvore za podmazivanje.
Pročitajte više:《Koliko košta automatska robotska paletarica 2026.? express
2. Mehaničke stezne hvataljke: inženjerski principi i performanse
Mehanička stezna hvataljka osiguravaju valovite snopove primjenom kontrolirane sile pritiska na bočne vanjske zidove ili pozicioniranjem mehaničkih potpornih prstiju ispod korisnog tereta.
Principi rada bočnih{0}} mehanizama za stezanje
EOAT sa bočnim-stezanjem koristi suprotne paralelne ploče koje pokreću pneumatski cilindri ili digitalni servo pogoni montirani na precizne šine za linearno kretanje. Da bi se spriječilo oštećenje rubova kutije, bočne ploče sadrže podlogu od vulkanizirane nitrilne gume, poliuretansku pjenu sa zatvorenim-ćelijama ili teksturirane silikonske frikcione ploče.
- Pneumatska kontrola sile putem proporcionalnih ventila:Standardni usmjereni elektromagnetni ventili primjenjuju nekontrolisani sistemski tlak zraka (6 bara), koji može zgnječiti lagane mikro-kane (E-flaute ili F-flaute) valovite kutije. Standardi industrijske integracije koriste elektronske proporcionalne regulatore pritiska kontrolisane preko PLC analognih izlaza (0--10V ili 4--20 mA) ili fieldbus protokola (PROFINET/EtherNet/IP). Ovo omogućava dinamičko prilagođavanje sile stezanja na osnovu unapred programiranih podataka o receptu kutije.
- Servo{0}}električni pogoni za stezanje:Naprednorobotske ruke za paletiranjekoristiti sekundarne servo osi integrirane u robotski kontroler za pokretanje mehanizma hvataljke. Servo stezanje obezbeđuje preciznu povratnu informaciju o položaju, programabilne brzine stezanja i tačna ograničenja obrtnog momenta, eliminišući potrošnju vazduha, istovremeno obezbeđujući verifikaciju širine snopa pre podizanja.
Donje-Podrške mehaničke viljuške (ispod-Sklopovi viljuški)
Za rukovanje teškim snopovima ili nevezanim kutijama bez prekomjerne sile bočnog stezanja, mehaničke hvataljke sadrže uvlačive donje{0}}vile za podršku.
- Pneumatska aktivacija:Pneumatski cilindri sa dvostrukim djelovanjem-okreću ili klize čelične/aluminijske vilice ispod snopa kada bočne ploče stabiliziraju nosivost.
- Mehanička logika međusobnog zaključavanja:PLC robota provjerava da li su donje viljuške potpuno izvučene pomoću induktivnih senzora blizine ili magnetnih reed prekidača prije nego što dozvoli brzi vertikalni pokret ruke (Z-os).
- Dinamika prijenosa tereta:Donje viljuške apsorbuju 80%--90% ukupnog vertikalnog gravitacionog opterećenja, smanjujući potreban bočni pritisak stezanja na minimalni nivo stabilizacije. Ovo čuva strukturni integritet kutije na valovitim elementima sa niskim ECT.
Prednosti i ograničenja mehaničkih stezaljki
| Inženjerski kriterijumi evaluacije | Operativne prednosti | Inženjerska ograničenja |
| Fleksibilnost materijala | Neosjetljiv na poroznost kartona, površinski premaz ili hrapavost ploče. | Zahtijeva fizički bočni razmak (75-150 mm) između snopova. |
| Ekološka pouzdanost | Otporan na papirnu prašinu u zraku; nije potrebna unutrašnja filtracija zraka. | Veća ukupna težina EOAT tare smanjuje neto upotrebljivu nosivost ruke. |
| Sigurnost i zadržavanje | Visoko mehaničko zadržavanje tokom događaja zaustavljanja u nuždi ili gubitka struje. | Zahtijeva aktivno mehaničko podešavanje širine za različite dimenzije kutije. |

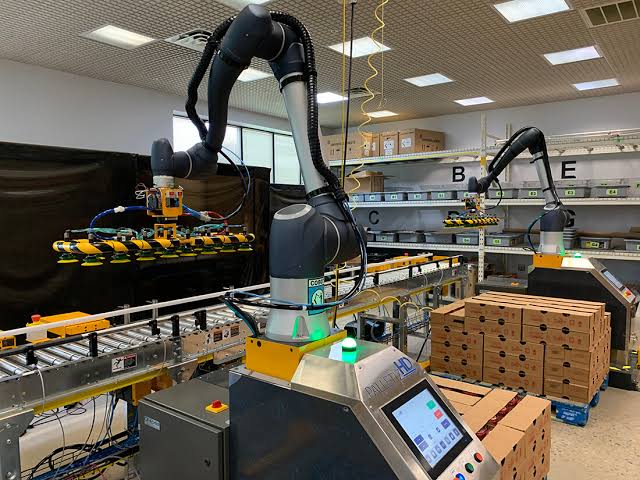

3. Vakuumski usisni EOAT sistemi: mehanika i dinamika protoka zraka
EOAT baziran na vakuumu- oslanja se na razlike atmosferskog pritiska kako bi osigurao valovite snopove s gornje površine, eliminirajući potrebu za bočnim razmakom stezaljki.
Tehnologije generisanja vakuuma: puhači protiv Venturi ejektora
Vakuumski puhači sa visokim-bočnim{1}}kanalom protoka
Venturi ejektori sa komprimiranim zrakom (više-stepeni)
Standardne gumene usisne čašice su neefikasne na valovitim snopovima zbog varijacija u visini površine, praznina u kutijama i žljebova za vezivanje. Moderne vakuumske hvataljke koriste specijalizirane pjenaste brtvene ploče:
- EPDM/NBR zatvorene{0}}brtve od ćelijske pjene:Debeli (15-25 mm) jastučići od pene se uklapaju oko površinskih nepravilnosti, traka za vezivanje i preklopa kutije, stvarajući efikasnu vazdušnu zaptivku po obodu.
- Unutrašnji nepovratni ventili sa senzorom protoka:Vakumski razdjelnik uključuje niz samo-kuglastih ventila sa samozatvaranjem ili otvore{1}}ograničavajući protok. Kada se dio vakuumske ploče proteže izvan ruba snopa, povećanje lokalnog protoka zraka pokreće nepovratni ventil da se zatvori, sprječavajući-gubitak vakuuma u cijelom sistemu preko preostalih pokrivenih područja.
Operativni rizici i strategije ublažavanja za vakuumski alat
| Vakuumski operativni faktor rizika | Fizički korijenski uzrok | Inženjerska strategija ublažavanja |
| Gor-Razdvajanje listova | Trenje između nevezanih unutrašnjih slojeva je niže od težine gravitacije. | Koristite pomoćne bočne-zatezne igle ili prebacite na donju-podršku za hibridni EOAT. |
| Začepljenje sistemskog filtera | Papirna prašina se kontinuirano uvlači kroz poroznu ploču u usisne vodove. | Instalirajte automatske povratne{0}}cikluse pulsnog čišćenja filtera zraka na usisne grane. |
| Visoki operativni troškovi energije | Kontinuirana upotreba komprimovanog zraka od strane Venturi ejektora u više-smjenama. | Zamijenite Venturi ejektore sa -elektičnim bočnim{1}}inskim duvaljkama visoke efikasnosti. |
Pročitajte više:《Top 10 proizvođača robotskih paletara u Meksiku i Latinskoj Americi (2026.) express
Pročitajte više:《Top 10 proizvođača robotskih paletara u jugoistočnoj Aziji (2026.) express
4. Hibridne kombinovane hvataljke: Industrijska mjerila
Za{0}}brzine konvertujuće linije koje proizvode različite formate kutija, hibridna kombinacija alata integriše strukturnu sigurnost mehaničke podrške sa fleksibilnim pozicioniranjem vakuumskih interfejsa.
Više-Strategije odabira paketa
Za postizanje visokih proizvodnih brzina bez prekoračenja maksimalnih brzina zgloba ruke robota, modernorobotski sistemi za paletiranjeodabrati više paketa u jednom ciklusu.
- Dual ili Triple Pick sekvenca:EOAT ima nezavisno kontrolisane zone stezanja ili segmentirane vakuumske komore. Robot uzima dva odvojena snopa uzastopno sa dovodnog transportera i zajedno ih odlaže na teret palete.
- Puni-Odabir mreže slojeva:Visok-kapacitetiindustrijski robot za paletiranje units (payload capacity >300 kg) koriste široke{1}}hibridne hvataljke za odabir cijelih unaprijed oblikovanih redova ili slojeva pune kutije u jednom ciklusu kretanja, maksimizirajući propusnost na namjenskim proizvodnim linijama.
Automatska integracija-listova
Hibridne EOAT konfiguracije mogu uključivati sekundarne pneumatske vakuumske usisne čaše dizajnirane posebno za odabir i postavljanje kartonskih ili valovitih slojeva (kliznih-limova) između slojeva paleta:
- Integrirano biranje listova:Sekundarne vakumske ruke se protežu prema dolje od glavnog tijela hvatača, uzmite klizni-list iz susjednog skladišnog magacina, postavite ga na snop paleta za formiranje i uvlačite-eliminirajući potrebu za nezavisnim robotom za postavljanje-listova.
5. Sveobuhvatan EOAT izbor i inženjersko poređenje
Detaljna faktorska analiza
1. Stabilnost strukture paketa
2. Ograničenja otiska i rasporeda ćelija
3. Zahtjevi za održavanje
6. Finansijska, operativna i integracijska razmatranja
Odabir odgovarajućeg EOAT-a direktno utiče na šire operativne finansijske metrike automatizirane-ćelije za{1}}pakovanje na kraju linije.
EOAT Utjecaj troškova na ukupan kapital opreme
Kraj-o-Alat za ruke predstavlja 15%-25% ukupnogrobot za paletiranjecijena. Ulaganje u prilagođeni-hibridni alat povećava početne kapitalne izdatke, ali sprječava uobičajene operativne probleme kao što su ispušteni paketi, oštećenje rubova i nepotrebna zaustavljanja linija.
| Gripper Architecture | Tehničke karakteristike | Raspon procijenjenih troškova (USD) |
| Osnovna pneumatska paralelna stezaljka | Dvostruke bočne ploče, ventil proporcionalnog pritiska, jastučići od nitrilne gume. | $12,000 – $18,000 |
| Vakuumski sistem puhala visokog protoka | Električni bočni{0}}puhač, niz pjenastih jastuka,-samozatvarajući ventili. | $16,000 – $24,000 |
| Sklop donje vilice na servo{0}} | Servo bočno podešavanje, pneumatsko-dvostruko djelovanje ispod{1}}viljuški. | $22,000 – $30,000 |
| Alat za hibridnu kombinaciju više{0}} zona | Bočno stezanje, donje viljuške, gornja ploča za pritiskanje, integrisani klizač{0}}kupac. | $28,000 – $42,000 |
Operativna efikasnost: ručno u odnosu na robotsko paletiranje
Evaluacija aručno u odnosu na robotsku paletutok posla naglašava kritičnu ulogu koju pouzdani EOAT igra u ukupnim performansama postrojenja:
| Operativni parametar | Ručno istovar | Automatizovana industrijska robotska ćelija |
| Kontinuirana brzina linije | Pad tokom kasnih smjena zbog fizičkog umora. | Kontinuirano održava 100% nominalnu brzinu mašine. |
| Otpaci materijala ivice kutije | Stopa oštećenja od 2%-4% od padova i grubog rukovanja. | < 0.1% scrap rate with proper EOAT force control. |
| Labor Requirement | 1 operater po smjeni (ukupno 3 za kontinuirano 24/7). | 0 direktnih operatera (1 tehničar za pretovar materijala). |
| Tačnost poravnanja steka | Varijabilna kvaliteta slaganja uglova. | Precizne ivice snopa paleta unutar ± 1,5 mm. |
A pravilno integrisanindustrijski robot za paletiranjeopremljen sa-specifičnim EOAT-om eliminiše usko grlo ručnog rukovanja na izlazu brzih flekso linija-, smanjujući stope otpada u kutijama uz održavanje dosljednog toka proizvodnje.
Globalna strategija integracije opreme i izvora
Prilikom nabavke kompletnih automatskih ćelija za pakovanje od globalnih OEM-a ili sistemskih integratora-uključujući specijaliziranerobot za paletiranje Kinaproizvođači{0}}inženjerski timovi moraju provjeriti komercijalnu dostupnost mehaničkih i pneumatskih pod-komponenti:
- Pneumatska standardizacija:Osigurajte da stezni cilindri, razdjelnici ventila i regulatori tlaka koriste globalno podržane brendove (npr. SMC, Festo) sa standardnim ISO obrascima montaže.
- Komponente linearnog kretanja:Linearne vodilice i ležajevi trebaju biti u skladu s međunarodnim dimenzijama (npr. THK, HIWIN) kako bi se osiguralo da lokalni timovi za održavanje mogu brzo nabaviti zamjenske dijelove.
- Interfejs senzora:Senzori blizine, fotoelektrični prekidači i vakuumski pretvarači trebali bi koristiti standardne M12 brze-konektore i komunicirati preko standardnih industrijskih fieldbus mreža.
7. Kontrolna lista tehničke nabavke za EOAT specifikaciju
Kada pripremate Zahtjev za ponudu (RFP) za robotski sistem paletiranja, dajte proizvođačima mašina detaljne operativne parametre kako biste osigurali pravilan dizajn EOAT-a:
1. Parametri valovitog snopa
[ ] Minimalne i maksimalne dimenzije snopa (L× W × H u mm).
[ ] Minimalna i maksimalna težina snopa (kg).
[ ] Profili valovitih žlebova (npr. E, B, C, BC dvostruki -zidni) i težine papira (g/m²).
[ ] Stanje paketa: privezan (broj i smjer PP/PET traka) u odnosu na nevezan.
[ ] Prosječna temperatura površine snopa i sadržaj vlage na izlazu iz mašine za pretvaranje.
2. metrika proizvodne linije
[ ] Upstream tip opreme (Flexo Folder Gluer, Rotary Die Cutter, Polu{0}}Automatic Strapper).
[ ] Maksimalna brzina pražnjenja snopa (snopovi u minuti).
[ ] Potrebni rasporedi paleta (sloj kolona, isprepleteni uzorak, podijeljen-sloj).
[ ] Potreba za postavljanjem srednjeg -listova ili donje-paletne ploče.
3. Ograničenja korisnosti i okruženja
[ ] Dostupni tlak komprimiranog zraka u postrojenju (bar) i kapacitet protoka (L/min).
[ ] Napon napajanja postrojenja ((480V 3Ø 60Hz / 380V 3Ø 50Hz)).
[ ] Raspon radne temperature okoline (stepeni) i nivoi papirne prašine u vazduhu.
[ ] Ograničenja fizičkog otiska i čista visina nad glavom ispod kranskih puteva.
8. Sažetak i mapa puta za implementaciju
Odabir između vakuumskog usisavanja, mehaničkih bočnih stezaljki i hibridnog alata kritična je inženjerska odluka prilikom instaliranja automatizirane ćelije za paletiranje.
Za standardne primjene valovitog pakovanja, sistemski inženjeri bi trebali slijediti ovu logiku implementacije:
- Za{0}}brzinske linije paketa:Deploypneumatske bočne{0}}hvataljkesa proporcionalnom regulacijom sile za postizanje visokih brzina ciklusa bez deformacije kutije.
- Za labave, nevezane ili teške listove-rezanih listova:Integrirajtehibridna kombinacija alata sa uvlačivim donjim{0}}vilicama za podrškuda mehanički nose težinu korisnog tereta, sprečavajući propadanje lima i rizik od pada.
- Za otiske uskog rasporeda koji zahtijevaju nulti prostor za pakete:IskoristiSistemi vakuumskih duvaljki visokog -bočnog protoka{1}}sa pjenastim zaptivnim pločama i automatskim-zatvarajućim nepovratnim ventilima, uz rutinsko održavanje filtracije zraka.
Ispravno usklađivanje dizajna alata End-of-Arm Tooling sa radnim uslovima postrojenja osigurava dugoročnu-pouzdanost u radu, minimalan otpad od proizvoda i brz povrat ulaganja u moderne automatizovane pogone za pakovanje.
